メインの3つブロー成形機の種類押出ブロー成形 (EBM)、射出ブロー成形 (IBM)、および射出延伸ブロー成形 (ISBM) です。 EBM は小さなボトルから 2000 リットルのタンクに至るまで幅広い範囲をカバーしており、小型部品用の連続機械と大型部品用のアキュムレーター機械に分かれています。 IBM は精密なネックを備えた小さなボトルを製造しています。 ISBMは透明なPETボトルを製造しています。製品によってタイプが決まります。以下の表で見つけてください。
すべての中空プラスチック製品は、3 つの機械ファミリーのいずれかで製造されます。適切なものを選択すれば、ラインは何年も無駄のない状態で稼働します。間違ったものを選択すると、どの設定もあなたを救うことはできません。
多くの場合、購入者は数週間にわたる複雑な調査を経て当社に問い合わせをします。ほとんどの記事では 3 つのタイプをリストし、それぞれを 2 つの文で説明して終了します。誰もサブタイプについて説明しません。そして、大きなコンテナーの場合、サブタイプが実際の決定事項となります。
このガイドはそれを修正します。私たちは押出ブロー成形機を製造しているので、そのファミリーを内部から知っています。他の 2 つのタイプについては、彼らが得意とすることと、他の場所 (私たちから離れた場所を含む) に目を向けるべきときについて説明します。
主要な 3 つのタイプの概要
| EBM | IBM | ISBM | |
|---|---|---|---|
| 仕組み | チューブ（パリソン）を押し出し、金型内で膨張させます。 | プリフォームを射出してブローします | PETプリフォームを射出、延伸、ブローする |
| サイズ範囲 | 最も広い — 小型ボトルから 2000 L タンクまで | 小型 — 通常は 1 L 未満 | 小型から中型 - 水と飲料のボトル |
| 署名の強さ | 大型部品、ハンドル、多層壁 | 正確なネック、トリムの端切れなし | 透明で強くて軽いPETボトル |
| 代表的な材質 | HDPE、PP、PVC、HMWHDPE | HDPE、PP、PS | ペット |
| 代表的な製品 | ジェリ缶、ドラム缶、IBCタンク、燃料タンク、おもちゃ | 薬瓶、化粧品瓶、スポイト | 水、炭酸飲料、ジュース、食用油のボトル |
押出ブロー成形（EBM）
押出ブロー成形機はプラスチックを溶かし、パリソンと呼ばれる中空管として金型に押し込み、管の周りの金型を閉じて空気で膨らませます。プラスチックは金型の形状を取り、冷却されて取り出されます。
EBM は、他の 2 つのタイプを合わせたよりも多くの製品をカバーしています。ハンドル (ジェリ缶に組み込まれた種類)、多層壁、および他のプロセスでは到達できないサイズを処理します。また、同等の部品に対して 3 つのツールの中で最も安価なツールも実行します。
家族は 2 つの支店に分かれており、この分割はほとんどの購入者が認識しているよりも重要です。私たちはそれらを徹底的に比較しましたアキュムレータと連続ガイド— こちらがショートバージョンです。
連続押出機

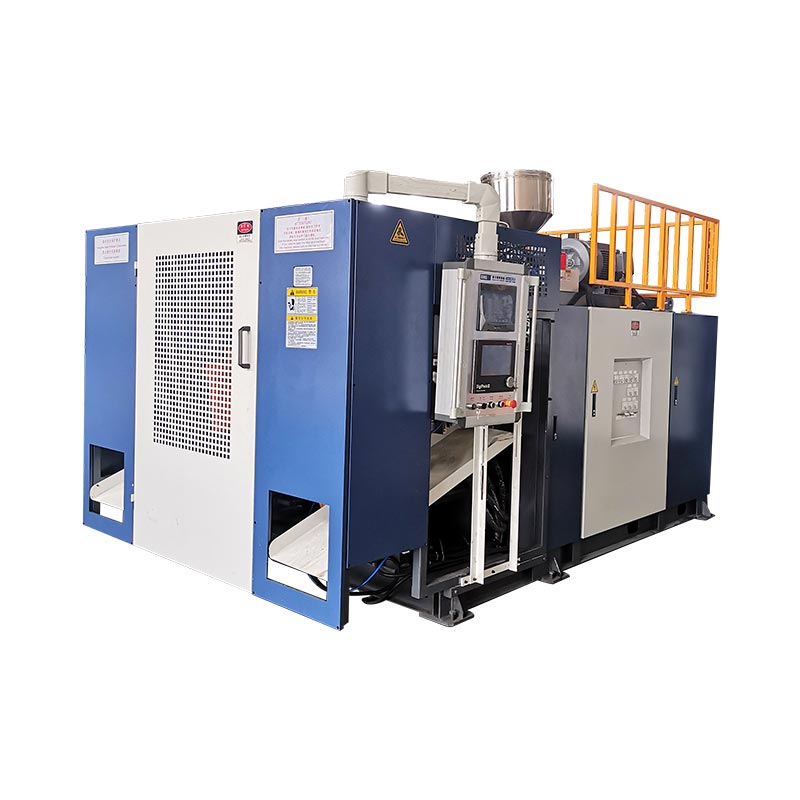

連続機械がパリソンをノンストップで押し出し、金型が往復してパリソンをキャッチします。ボトル、日用化学品の包装、最大約 15 リットルのジェリ缶など、大量の小型容器を得意としています。
当社の範囲には 2 つのビルドが存在します。金型移動機械は、40 ～ 165 kN のクランプで 2 ～ 15 L を処理します。カーブアーム機械により速度が向上し、5 ～ 30 L の部品の 1 ～ 6 層の共押出が可能になります。閲覧する連続機械範囲フルラインナップに。
アキュムレータ（蓄積ヘッド）マシン
アキュムレーター機械は、貯蔵シリンダー内に全量の溶融物を収集し、それを 1 回の高速ショットで発射します。この速度により、重力によってパリソンが伸びて薄くなる前に、大きなパリソンが形成されます。大きな部品には他のルートがありません。
実数はスケールを示します。私たちのKGB80Aは、215 kN のクランプと 5 L のアキュムレーターを備えた 30 L ドラムを製造します。 3気筒はKGS1000L-IBC1000 kN のクランプと 2 本の 100 mm ネジを使用して 1000 L IBC タンクを製造します。のアキュムレータ範囲最高は 2000 L コンテナおよび 1800 kN です。
射出ブロー成形（IBM）
射出ブロー成形機は、1 台の機械で 2 つのステップで動作します。まず、完成したネックを備えた固体のプリフォームを射出成形します。次に、熱いプリフォームをブロー ステーションに移送し、本体を膨張させます。
その成果は精度です。ネックは射出成形で作られるため、ネジ山とシール面はショットごとに正確な寸法に達します。また、IBM は何もトリミングされないため、ピンチオフ スクラップも生成しません。
トレードオフはサイズです。 IBMは、錠剤ボトル、化粧品瓶、スポイトボトルなど、通常1リットル未満の小さな容器に適しています。ハンドルまたは実際のボリュームがあるものについては、EBM が引き継ぎます。 Kinggle は EBM に重点を置いています。お客様の製品が 100 ml の医薬品ボトルの場合は、IBM スペシャリストがより適切なサービスを提供します。
射出延伸ブロー成形（ISBM）
インジェクション延伸ブロー成形機で透明な飲料用ペットボトルを製造します。 PETプリフォームを加熱し、ロッドで縦方向に引き伸ばすと同時に外側にブローします。この 2 方向の伸縮によりポリマー鎖が整列します。
調整は魔法です。これにより、PET にガラスのような透明性、強度、軽さが与えられ、ソーダボトルは数十グラムの加圧炭酸化に耐えることができます。
ISBM は 2 つのセットアップで実行されます。シングルステージ機械は 1 台の機械でプリフォームの成形とブローを行うため、少量の生産やカスタム形状に適しています。 2 段階ラインではプリフォームを個別に購入または成形し、高速でブロー成形します。これは飲料の大量生産の標準です。 PET飲料の仕事はEBMではなくここにあります。
あなたの製品を製造するマシンの種類は何ですか?
読者はプロセスではなく製品を持って到着します。そこで、テーブルをひっくり返します。左側でお使いの製品を見つけ、右側でマシンのタイプを確認してください。
| あなたの製品 | マシンタイプ | なぜ |
|---|---|---|
| ペット水・ソーダボトル | ISBM | 伸縮性により PET に透明性と強度を与えます |
| 薬瓶、化粧品瓶 | IBM | 正確なネック、トリムスクラップなし |
| 洗剤・シャンプーボトル | EBM — 継続的 | 高速サイクル、ハンドル、カラー、ビューストライプ |
| ジェリ缶（1～15L） | EBM — 継続的 | 内蔵ハンドル、高出力 |
| ケミカルドラム（30～250L） | EBM — アキュムレータ | 重いパリソンには貯蔵ショットが必要です |
| IBCタンク(1000L) | EBM — アキュムレータ、3 シリンダー | これほど大きなパリソンへのルートのみ |
| 自動車用燃料タンク | EBM — アキュムレータ、多層 | 6層の壁が燃料蒸気をブロック |
| 水槽、カヤック、道路柵 | EBM — アキュムレータ | 私たちのを参照してくださいブロー成形と回転成形比較 |
もう 1 つの分岐点がこのすべての上流にあります。パーツが中空ではなく中実である可能性がある場合は、次の記事をお読みください。ブロー成形と射出成形最初にガイドします。
タイプ別の購入の考慮事項
マシンタイプは、プロセスだけでなく投資の形を決定します。購買管理者は、ブロー成形機メーカーに見積もりを依頼する前に、4 つの要素を考慮する必要があります。
価格体系。EBM 内では、価格はコンテナのサイズ、クランプ力、ステーション数、層数に応じて変化します。ボトル製造機と IBC ラインは桁違いに異なります。部品を確認する前に価格を見積もる誠実なサプライヤーは存在しません。コストは機械のモデルと生産要件によって異なります。
エネルギー消費。エネルギーは機械のサイズに応じて変化します。当社のカタログには実際の平均値が記載されています: 2 L マシンで 12 ～ 18 kW、30 L KGB80A で 27 ～ 37 kW、IBC ラインで 110 ～ 150 kW。すべてのサプライヤーに同じ数値を求め、時間当たりではなく完成部品当たりのエネルギーを比較します。
リードタイムとアフターセールス。大型のカスタム マシンは、標準のボトル マシンよりも構築に時間がかかります。誰が機械を設置し、誰がオペレーターを訓練し、スペアパーツがどれくらいの速さであなたの国に届くのかを尋ねてください。サポートのないマシンは、銘板に関する将来的な問題となります。
サプライヤーの深さ。メーカーが何人のエンジニアを雇用しているか、またどのコンポーネントのブランドが機械内に搭載されているかを尋ねてください。 Kinggle は、三菱 PLC、MOOG サーボ コントロール、オムロンとシュナイダー エレクトリックを使用して構築されており、それらを公開してリストしています。部品表を隠すサプライヤーには理由がある。
初めて購入する人が犯す 3 つの間違い
製品ではなく価格でタイプを選択してください。間違ったタイプの安価な機械では、販売可能な部品がゼロになります。まずタイプをロックします。値段交渉は二の次。
EBM サブタイプを無視します。「押出機」は仕様ではありません。連続機械では 60 L のドラム缶を形成できず、大きすぎるアキュムレーターはボトルにエネルギーを浪費します。私たちの5 段階の選択ガイドサイズ計算を実行します。
欠陥に関する会話をスキップします。それぞれのタイプが独自の方法で失敗し、その頻度はマシンの仕様によって決まります。小さめのクランプにより、あらゆるショットでフラッシュが得られます。署名する前に当社の欠陥トラブルシューティング ガイドを読み、マシンが各欠陥をどのように防止するかをサプライヤーに尋ねてください。
よくある質問
ブロー成形機の主な種類は何ですか?
ブロー成形機の主なタイプは、押出ブロー成形 (EBM)、射出ブロー成形 (IBM)、および射出延伸ブロー成形 (ISBM) の 3 種類です。 EBM は最も幅広い製品範囲をカバーしており、小型コンテナ用の連続機械と、ドラムや IBC タンクなどの大型部品用のアキュムレーター機械に分かれています。 IBM は精密なネックを備えた小さなボトルを製造しています。 ISBMは透明なPETボトルを製造しています。
押出成形と射出ブロー成形の違いは何ですか?
押出ブロー成形では、溶融プラスチックの中空チューブを形成し、それを金型内で膨張させます。射出ブロー成形では、まず完成したネックを備えた固体のプリフォームを射出成形し、次にプリフォームをブローして最終形状にします。 EBMではボトルから2000リットルタンクまで幅広いサイズを取り扱っております。 IBMは、医薬品容器など、首部の正確な寸法が必要な小型ボトルに適しています。
ドラム缶やIBCタンクなどの大型容器に最適なブロー成形機のタイプはどれですか?
アキュムレーター（貯留ヘッド）押出ブロー成形機で大型容器を製造します。アキュムレータはメルトをフルチャージして蓄え、重いパリソンが自重で伸びて薄くなる前に、素早く発射します。 Kinggle のアキュムレータの製品範囲は、20 リットルのマシンから、1000 リットルの IBC タンクおよび 2000 リットルのコンテナ用の 3 シリンダー システムまで多岐にわたります。
ペットボトルを作るブロー成形機は何ですか？
射出延伸ブロー成形 (ISBM) 機は、透明な PET 水および飲料ボトルを製造します。このプロセスでは、加熱されたプリフォームをブローしながら縦方向に引き伸ばし、ポリマーを整列させ、PET に透明性と強度を与えます。プリフォームを別々に成形し、後でブローする 2 段階 ISBM が、大量の飲料生産の主流となっています。
ブロー成形機の価格はいくらですか?
料金は機械の種類や仕様によって異なります。押出ブロー成形では、価格は容器のサイズ、型締力、ステーション数、層数、機械周りの自動化によって決まります。小型ボトル製造機と 1000 リットル IBC ラインは桁違いに異なります。実数を求める最も早いルートは、部品の体積、材質、壁の厚さ、目標生産量に基づいて指定された見積もりです。
製品についてはよく知っていますが、機械についてはよくわかりません?
生産ライン用のブロー成形機を評価している場合、当社のエンジニアリング チームは、製品のサイズ、材質、生産目標に基づいて適切なタイプと構成を確認するお手伝いをします。部品の詳細を送信していただければ、当社が指定した推奨事項を返信します。これには、お客様の製品が当社が製造していないマシンに属する場合は正直な紹介も含まれます。 2002 年から押出ブロー成形機を製造しており、チームには 15 人のエンジニアがいます。
貴社の製品に適合する機械を問い合わせる→3 つのタイプ、1 つのルール: 製品がマシンを選択します。ペットボトルはISBMへ。精密な小さなネックはIBMに送られます。シャンプーボトルから 2000 リットルのタンクに至るまで、その他すべては押出ブロー成形に属し、継続的なそしてアキュムレータ機械。ルックアップ テーブルで製品を見つけて、次の条件を使用してマシンのサイズを決定します。選択ガイド.
